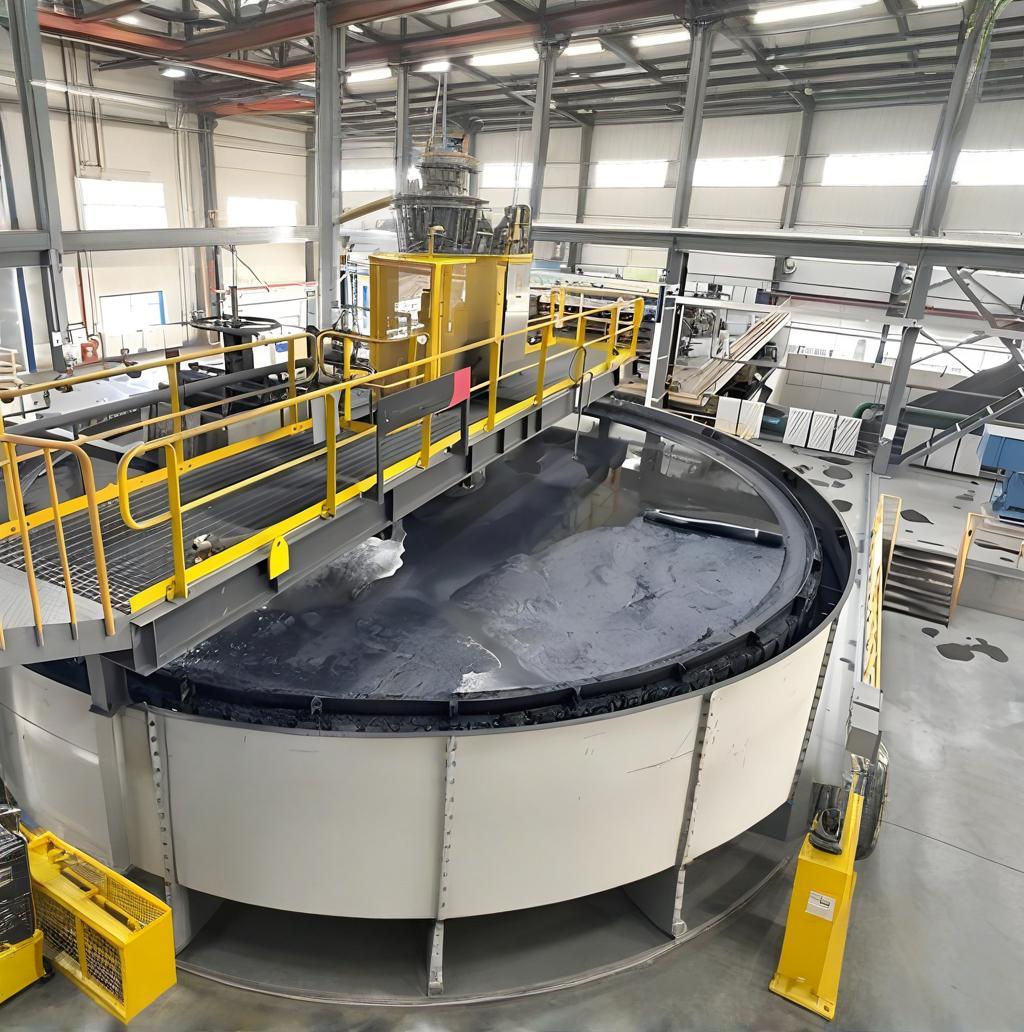

周边辊轮（齿条）传动式浓缩机
【产品简介】：周边转动式浓缩机分为周边辊轮传动和周边齿条传动两种形式。
【处理能力】：88～3400t/d
【应用范围】：主要用于选矿过程中湿选、精选的脱水处理，作为第一阶段的浓缩脱水使用。一般设置于精选与过滤设备之间，有时也用做精选前的脱水，同时也可在化工业用来进行脱水作业。
【产品改进】：选用单排交叉柱式回转支撑或单排四点接触球形回转支撑，集电装置绝缘良好，外露回转零件具有轻便的防护罩。
优势特点
该浓缩设备采用了独特的桥架设计，刚性强度好，过载能力强；
传统型，安全系数高，稳定性高；
周边驱动，能耗低，运行平稳可靠；
操作简单，维护方便，可实现远程控制。
工作原理
技术参数
周边辊轮传动式浓密机
| 型号 | 浓缩池直径 (mm) | 浓缩池中心深度 (mm) | 处理能力(t/d) | 沉淀面积(m2) | 电机型号 | 电机功率(kw) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| NG-15 | 15000 | 3612 | 88～390 | 177 | Y132M2-6 | 5.5 | 11702 |
| NG-18 | 18000 | 3500 | 127~560 | 255 | Y132M2-6 | 5.5 | 9718 |
| NG-24 | 24000 | 3400 | 226~1000 | 452 | Y160M-6 | 7.5 | 24000 |
| NG-30 | 30000 | 3940 | 353~1570 | 707 | Y160M-6 | 7.5 | 31000 |
| NG-45 | 45000 | 5060 | 790~2400 | 1590 | Y160L-6 | 11 | 50640 |
| NG-53 | 53000 | 5070 | 1000~3400 | 2202 | Y160L-6 | 11 | 60910 |
周边齿条传动式浓密机
| 型号 | 浓缩池直径(mm) | 浓缩池中心深度(mm) | 处理能力(t/d) | 沉淀面积(m2) | 电机型号 | 电机功率(kw) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| NT-15 | 15000 | 3500 | 88～390 | 177 | Y132M2-6 | 5.5 | 11702 |
| NT-18 | 18000 | 3700 | 127~560 | 255 | Y132M2-6 | 5.5 | 12120 |
| NT-24 | 24000 | 3400 | 226~1000 | 452 | Y160M-6 | 7.5 | 28270 |
| NT-30 | 30000 | 3940 | 353~1570 | 707 | Y160M-6 | 7.5 | 31000 |
| NT-45 | 45000 | 5025 | 790~2400 | 1590 | Y160L-6 | 11 | 58640 |
| NT-53 | 53000 | 5070 | 1000~3400 | 1964 | Y160L-6 | 11 | 69410 |
